摘要：上海市机械施工有限公司 上海 200072 广州市建筑集团有限公司 广州510030 [摘要] 本文以广州新电视观光塔为例，介绍了大型倾斜柱脚的施工技术。 [关键词] 钢结构 倾斜柱
摘要：上海市机械施工有限公司 上海 200072 广州市建筑集团有限公司 广州510030 [摘要] 本文以广州新电视观光塔为例，介绍了大型倾斜柱脚的施工技术。 [关键词] 钢结构 倾斜柱

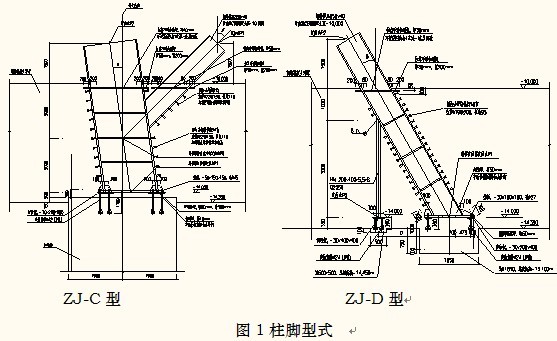

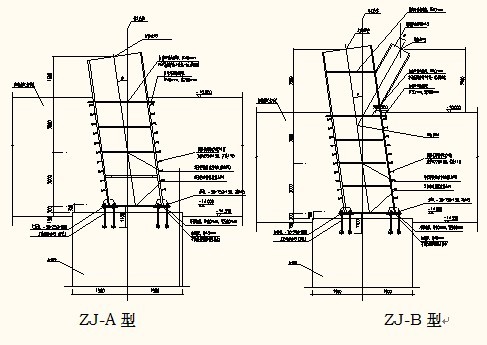

广州新电视塔钢结构外筒由钢管混凝土立柱、钢管环梁、钢管斜撑组成。钢管混凝土立柱共24根，从-14.000m标高开始呈倾斜状沿直线至塔顶。外框筒倾斜柱脚柱脚（-14m～-8.5m，-10m以下埋入混凝土内）24件，斜撑柱脚5件，沿80m×60m椭圆周分布。柱脚按钢结构节点类型分为4类：ZJ-A、ZJ-B、ZJ-C 、ZJ-D。ZJ-A、ZJ-B和ZJ-C为Φ2000×50倾斜钢管柱，柱脚根部为60m厚、500宽环形底板，其中ZJ-B、ZJ-C各带一段长短不一的Φ850×40钢斜撑段，呈“y”型。ZJ-D为一钢斜撑柱脚，截面为Φ850×40，根部为50m厚椭圆形底板。柱脚材质均为Q345GJC，柱脚及-10.000m以下斜撑内灌注C60混凝土。
柱脚安装是电视塔整个钢结构安装的基础，必须进行严格控制。其主要难点为：柱脚安装与混凝土施工穿插进行，需消除混凝土施工造成的安装偏差；由于柱脚倾斜，因此测量定位难；由于采用锚栓群进行固定连接，因此定位要求高。
2、柱脚安装流程
柱脚安装流程如下图所示：
柱脚安装分为柱脚预埋锚栓埋设、柱脚安装两个施工阶段。
为确保柱脚预埋锚栓埋设精度，减少混凝土施工对柱脚预埋锚栓造成的偏差，预埋锚栓均采用定位支架、定位环板控制其安装精度。
3、柱脚预埋锚栓施工工艺
1）设备选用
柱脚预埋锚栓施工过程（埋件安装、定位支架安装、定位环板及锚栓安装）中需要用到机械吊装的构件，均由土建基坑外3部塔吊配合施工。

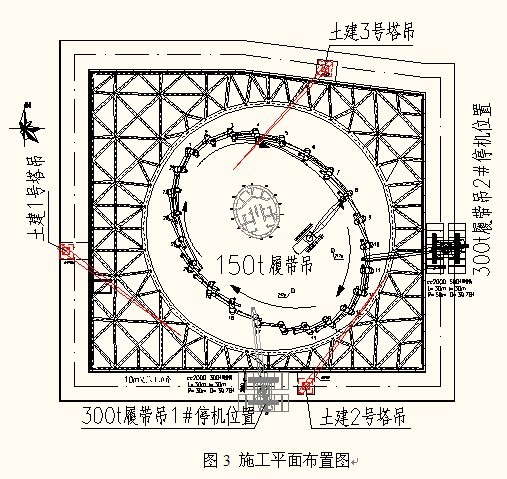

施工平面布置如下图所示：
利用已有控制点，采用全站仪坐标法放样柱脚控制轴线。在土建砼柱面上放样预埋件定位轴线。
3）安装定位支架定位板

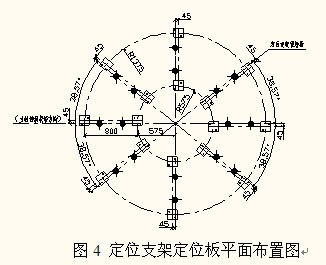

以定位轴线为基础，在桩顶安装16块支架定位板（每个柱脚底部有8个定位支架，每个支架下有2块支架定位板）。定位支架定位板采用Φ12mm膨胀螺栓安装。
柱脚垂直支撑预埋件直接安装在混凝土凹槽内，槽底设置角钢调整埋件标高。螺杆安装到位后，与角钢临时点焊固定。
埋件安装到位后，进行测量复核。埋件水平度采用水平尺复核，水平度允许偏差l/1000；埋件标高采用全站仪及水准仪复核，标高允许偏差±10mm。

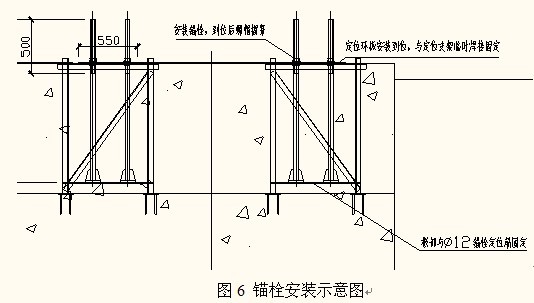

4）安装螺栓及定位板
为防止定位板吊装变形，吊装采用十字铁扁担就位。起吊定位后，即安装预埋螺栓。定位板与预埋螺栓一起就位至指定位置。

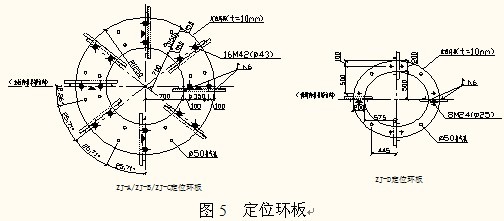

定位板临时搁置在定位支架水平角钢上。通过放样轴线校正，校正到位后，与水平角钢焊接固定。
定位环板、锚栓安装完毕并经验收合格后，方可浇筑混凝土。混凝土浇筑至-14.200标高。浇筑时应该慢速均匀防止支架变形，禁止震捣器直接作用在支架上。
5 ）标高定位块安装
安装柱脚标高定位块，通过调节螺母调节标高定位板面标高至-14.000m。控制误差±1mm。
4、柱脚施工工艺
柱脚安装前，必须对到现场构件进行预检查，并明确构件编号，构件偏差满足制作偏差，方可吊装就位；偏差不满足设计要求的，必须及时在地面予以消除，无法消除的构件，退由制作单位重新处理。由校正工根据制作厂的标记在柱脚上开出径向线、在柱脚底盘开出十字对中线，十字对中心刻画在底盘厚度方向，采用红漆标注清晰。为确保放样精度，利用已有控制点，使用全站仪二次投放24根柱中心定位点，将柱脚定位轴线放样于已安装调节到位的定位环板上，并用GPS复核。

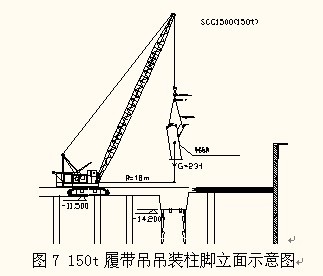

柱脚安装采用1台150t履带吊施工。其施工立面布置如下图：
柱脚校正完毕，通过调整标高定位块，使其均与底板密贴，再拧紧底板上的螺帽，摆正方垫块。定位无误后，将方垫块电焊固定。
5、相关安全措施

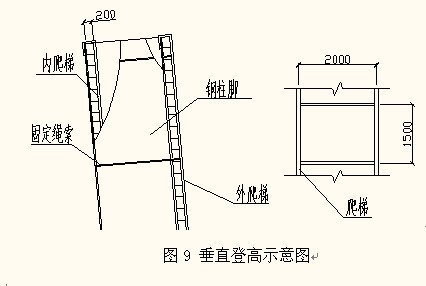

柱脚吊装到位后，需施工人员进入柱脚内筒固定内侧螺母，为此，需设置垂直登高便于施工人员作业。垂直登高内、外侧对称布置2只。
爬梯规格：宽度约0.4米，踏步档约0.3米，爬梯长约3米为1节，爬梯承载力必须符合施工要求。
安装爬梯：在地面上用抱箍将爬梯先固定在立柱上，然后吊装到位。爬梯抱箍、垂直爬梯应注意避让柱脚外侧栓钉。
6、小结
广州新电视塔大型倾斜柱脚安装是电视塔整个钢结构安装的基础，必须进行严格控制。由于柱脚安装与混凝土施工穿插进行，为消除混凝土施工造成的安装偏差，采用标高调整，二次埋设等措施，锚栓孔无一扩孔，一次安装到位。工程实践证明采用上述措施在质量方面的控制是有效的。对类似工程施工具有一定的借鉴意义。
参考文献：
[1] 赵熙元主编. 钢结构设计手册. 冶金工业出版社，1995
[2] 余厚极编. 简明结构吊装手册. 中国建筑工业出版社，2001
[3] 江正荣编著. 建筑施工计算手册. 中国建筑工业出版社, 2001
[4] 赵志缙主编. 高层建筑施工手册（第二版）. 同济大学出版社, 1997
