来源:建筑钢结构网 作者:徐亚杰 黄利顺 马荣超 桂凌华 时间:2010-08-26
关键词:建筑 屋顶 钢结构
摘要：温州世贸中心屋顶钢结构呈塔式，本文主要对施工过程中构件的吊装方案、吊装顺序、吊装机械的安装、拆除等各方面进行了详细的阐述，供此类工程参考。 关键词： 塔吊 屋面吊 移位 吊装 拆除
摘要：温州世贸中心屋顶钢结构呈塔式，本文主要对施工过程中构件的吊装方案、吊装顺序、吊装机械的安装、拆除等各方面进行了详细的阐述，供此类工程参考。 关键词： 塔吊 屋面吊 移位 吊装 拆除
1.概况
温州世贸中心，堪称浙江第一高楼，占地 3.1 万平方米，总建筑面积约 25 万平方米，以含苞欲放的花蕾为造型，其主楼为高达 333.33 米的 68 层现浇钢筋混凝土框架-筒中筒结构。位于温州市解放南路街区八、九号地块，大楼主要是分为裙房和塔楼两部分。
主楼顶部钢结构外形呈塔式，整个塔高度接近85米，外表由玻璃幕墙装饰，顶部结构在标高248米以上，考虑到顶部风荷载比较大5.0KN/m2，以及对建筑外形的考虑，采用箱型截面为主的桁架连接形式，桁架构件之间的层层搭接构成塔的外形，玻璃幕墙的受力构件可作用在桁架上，钢柱及桁架梁都支撑于楼面板及剪力墙上。
构件截面主要以箱型截面为主，最小箱型截面尺寸为□150×150×6，最大截面尺寸为□400×700×30×20及□500×500×20，工程总用钢量约1700吨。
图1 温州世贸中心效果图
2.技术难点
工程位于市中心，钢结构施工在248.65米以上，顶部造型高约85米，构件种类较多且多不规则，高空施工作业面小，拼装完成后起吊重量大，吊装高度高。根据现有土建塔吊在结构及钢结构内部，选择何种吊装机械进行构件的吊装，并最终在高空完成施工机械的拆除是本工程的重点、难点。
工程位于市中心，钢结构施工在248.65米以上，顶部造型高约85米，构件种类较多且多不规则，高空施工作业面小，拼装完成后起吊重量大，吊装高度高。根据现有土建塔吊在结构及钢结构内部，选择何种吊装机械进行构件的吊装，并最终在高空完成施工机械的拆除是本工程的重点、难点。
3.钢结构安装工艺

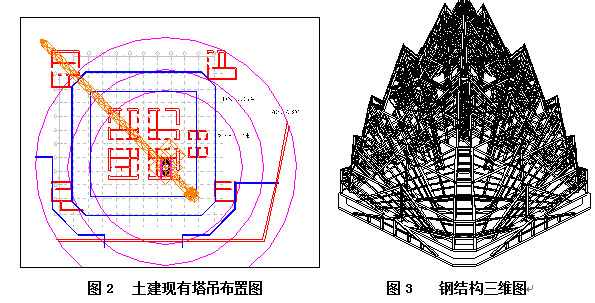

根据结构特点及现场的施工条件考虑，确定本工程的主要安装流程为：利用结构11层平台进行构件的堆放和拼装，采用塔吊K30/30将现有高度施工屋顶造型钢结构至标高277.987米，可以完成屋顶东、西、北三个方向的钢结构安装，南立面的西南方向柱角仅可施工至260.334米, 利用内爬塔吊K30/30安装WQ16屋面吊,采用WQ16吨屋面吊拆除、移位安装在252.874 米标高TD—T8轴线继续使用该塔吊进行标高277.987米～310.086米间钢结构安装。
根据结构特点及现场的施工条件考虑，确定本工程的主要安装流程为：利用结构11层平台进行构件的堆放和拼装，采用塔吊K30/30将现有高度施工屋顶造型钢结构至标高277.987米，可以完成屋顶东、西、北三个方向的钢结构安装，南立面的西南方向柱角仅可施工至260.334米, 利用内爬塔吊K30/30安装WQ16屋面吊,采用WQ16吨屋面吊拆除、移位安装在252.874 米标高TD—T8轴线继续使用该塔吊进行标高277.987米～310.086米间钢结构安装。
标高310.086米钢结构安装完毕后，采用塔吊K30/30将所有后补杆件吊往各楼层堆放，尽量放置于土法吊装点就近位置。利用K30/30塔吊二次安装WQ16吨屋面吊，再用WQ16屋面吊拆除塔吊主副臂，并在塔吊标准节上安装WQ6吨屋面吊用来拆除WQ16吨屋面吊，并将WQ16吨屋面吊位置构件补全，最后利用拔杆拆除WQ6吨屋面吊及塔吊标准节运至地面，完成构件的安装和施工机械的拆除。

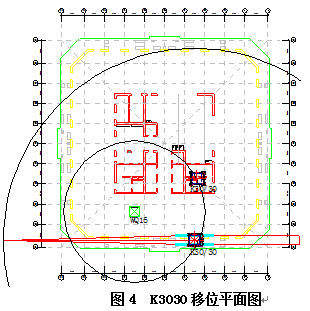

塔吊移位具体流程图如下：4.方案的实施
塔吊移位具体流程图如下：4.方案的实施
4.1方案的优缺点
-1所有构件基本能够采用机械安装完成，安装进度、安全、质量有保证。
-2需在结构上设置塔吊移位后基础，并要考虑好塔吊拆除时主副臂的放置，存在一定的难度。
-3需进行屋面吊的多次安装。
-4可合理地解决高空堆放场地不够问题，给其他专业提供作业面。
4.2塔吊基础加固

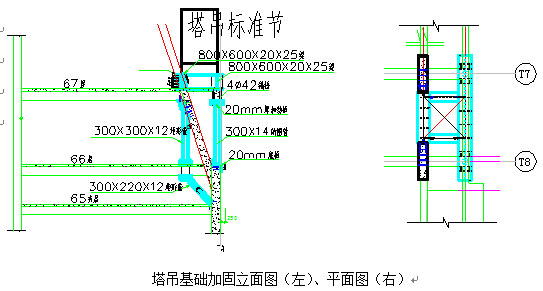

综合考虑本工程结构的平面布置，将移位后塔吊生根于252.74米，F67层，塔吊中心位于T7和T8轴中间，距离T7轴2100mm，距离TA轴1483mm。K30/30在新位置处距离WQ16屋面吊中心13.922米，塔吊起重臂长40m。塔吊基础加固示意图如下：

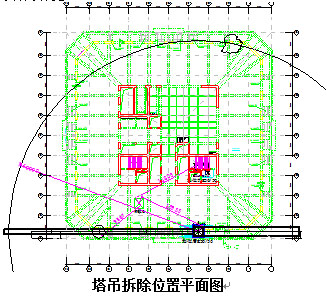

4.3移位后塔吊的拆除
移位后塔吊拆除的难点主要有两点：一是塔吊配重自降，二是塔吊40米起重臂的放置。具体实施步骤如下：
K30/30塔吊的拆除主要靠WQ16吨屋面吊进行拆除,拆除前K30/30塔吊先配重自降：塔吊平衡臂朝向正西，自降3块配重，一块1.8吨，两块3.1吨；而后将WQ16屋面吊使用(未使用的)配重安装到K30/30平衡臂；塔吊回转180°，使起重臂朝向正西，塔吊降节；人工拆除在K30/30塔吊上的WQ16屋面吊配重，使K30/30塔吊平衡臂剩余1块3.1吨配重时，最后利用WQ16屋面吊方可拆除K30/30起重臂。
40米起重臂拆除后，需放置在260.334米标高位置TB轴以南的悬挑梁上。起重臂放置处的钢结构不能施工安装，等塔吊完全拆除后利用塔吊基础上的WQ6吨屋面吊和土办法进行安装,起重臂拆除过程中需与结构绑扎。
移位后塔吊拆除的难点主要有两点：一是塔吊配重自降，二是塔吊40米起重臂的放置。具体实施步骤如下：
K30/30塔吊的拆除主要靠WQ16吨屋面吊进行拆除,拆除前K30/30塔吊先配重自降：塔吊平衡臂朝向正西，自降3块配重，一块1.8吨，两块3.1吨；而后将WQ16屋面吊使用(未使用的)配重安装到K30/30平衡臂；塔吊回转180°，使起重臂朝向正西，塔吊降节；人工拆除在K30/30塔吊上的WQ16屋面吊配重，使K30/30塔吊平衡臂剩余1块3.1吨配重时，最后利用WQ16屋面吊方可拆除K30/30起重臂。
40米起重臂拆除后，需放置在260.334米标高位置TB轴以南的悬挑梁上。起重臂放置处的钢结构不能施工安装，等塔吊完全拆除后利用塔吊基础上的WQ6吨屋面吊和土办法进行安装,起重臂拆除过程中需与结构绑扎。
5.结 论
按照上述施工工艺，顺利完成了温州世贸中心屋顶钢结构的安装工作。在保证了安全的前提下降低了工程成本，保证了工程质量。
按照上述施工工艺，顺利完成了温州世贸中心屋顶钢结构的安装工作。在保证了安全的前提下降低了工程成本，保证了工程质量。
