二)托梁、天花的铺设:
钢梁的铺设一定要严格按图施工,因为设计人员在设计结构时都系统地、全面地考虑了
管道走向、各方的受力情况、怎样节约等因素,因此施工人员一般不得随意改变结构,一旦
改变,应报请有关设计人员批准。
5
钢梁有两大部分组成:第一层钢梁一般采用1.5U254、1.5C254(末层钢梁一般采用1.2U254
和1.2C254);有时也可以把1.5U254 改成1.5L300 都是可以的。钢梁的间距有两种;一种
是2′(即610mm);一种是16″(即406mm),通常以610mm 为多。U 形槽钢通常放在C 形钢
端头,起包固作用,应先铺设槽钢,并在槽钢上按图纸要求间距画钢梁的所在位置尺寸,并
把钢梁铺好。如图8

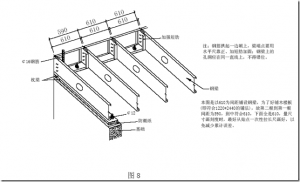

注:钢筋拱起一边朝上,梁端点要用水平尺靠正、加短肋加固;钢梁上的孔洞应在同一直线上,不得错位。本图是以610为间距铺设钢梁,为了好铺木楼板(即符合1220*2440的铺法),故第二根到第一根间距为590,到中符合610,下面全是610,量尺
寸画刻度时,最好从始点一次性拉长尺画好,以免减少累计误差。钢梁在铺设时,有时会遇到纵横交错的铺法,该种铺法加强了钢梁的整体稳定,为了更牢,应把相交部位用角铁或者废钢材(如加强短肋等)连接起来,使钢梁能成为一体。如图9

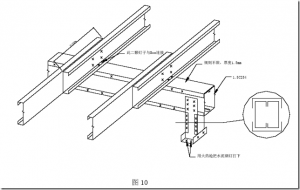

      在架空的基础里铺设钢梁,有时会遇到跨度较大的空间,没有基础墙,不宜整根铺设,则应在其间安排承重的BOX 承担起其它梁的重量。BOX 应用壁厚较厚的型钢(一般应≥1.5mm厚),下用柱子支撑,两端也可用柱子也可以用基脚支撑。如图10

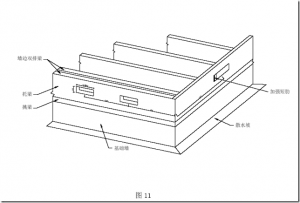

在架空的基础梁里,由于基础里是空的,因而要考虑到空气的流通问题,原则上是在基础梁的四周开孔。孔洞尺寸一般为102mm×(300mm—500mm),开好的孔上罩上一层细密铁丝网以防老鼠等动物 进入,通风孔一般从墙角量过去1500mm 与孔中相对,然后量过去3000mm 与下一个孔中相对。如图11

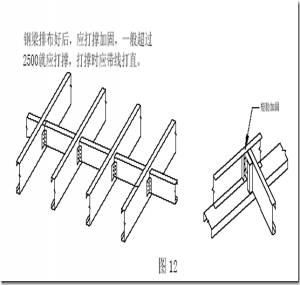

   钢梁排布好后,应打撑加固,一般超过2500mm 就应打撑,打撑时应带线打直。如图12

在架空的基础里,因为考虑到要到基础里去维修管道、线路,因而必须要做个供人上下
的孔洞。孔洞的尺寸一般为2′×2′(即610mm×610mm),一般做在隐蔽处,如楼梯间下面、
衣橱间里面等。上面放一块可以活动的木档板,铺一块可以拿起的地毯,平时看不出来与其
它有什么不同,一旦需要下到基础里,地毯一揭,地板一掀,人便可以下到基础里去了。注:

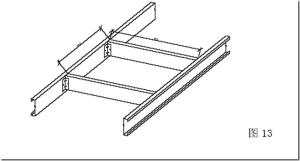

铺木楼板时,可以剪一块650mm×650mm 作为活动板盖在其上。如图13


有的地方需要留下一个较大的空间,孔洞尺寸不止2′×2′(即610mm×610mm)了,这
时应考虑孔洞周围的型钢应做成BOX(图)但其最大跨距不要大于2440mm。如图14


在外墙部位,如果钢梁与墙体同向,应铺双梁。承重墙下如果梁为同向也应铺双梁。当
然多打几个横撑也是可以的。这些做法都是为了使墙体下有梁支撑,同时也增加了墙的稳定

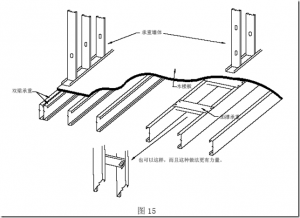

性。如图15



在封木楼板之前,应认真地检查基础里有哪些东西没做,比如说:空调、中央吸尘系统、
水、污水、通讯线路等,仔细检查,看还有哪些地方没有加固,基础里的管道也要固定牢,

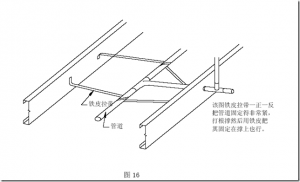

不然人在层面上走动,管道就会发出响声。如图16

有时因上面有柱子,所以就要考虑柱子下有无承截物,有的直接由基础承担,有的则要
借住于BOX、钢梁,再传给基础了。如图17


如果上面的重量过于沉,则可以考虑BOX 两边的梁包根槽钢,力量就要更大了(当然,
有必要的话可做成双梁双槽钢做成的盒子)。做时尺寸要准确,不要造成BOX 与柱子错位。
如图18

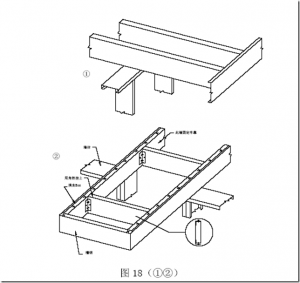

图①图②都为悬挑梁的做法,因图②挑出梁下无墙支撑,又不能在洞口上横盒子梁,
故如图那样从洞口两边墙上横挑出两个BOX,然后中间挂梁,最外边封槽钢即可,当然盒子
另一端应固定牢,再以墙做支点,便可把平台挑起来。
在天花梁或基础梁里,有时会遇到跨度较大,又不宜让梁从BOX 梁上穿过的情况,这时
候就应考虑到挂的形式,将BOX 梁搭在墙体或柱子上固定牢后,按间距量好尺寸,打上角铁
或金属托子,然后把梁与BOX 梁上下对齐并固定在角铁或金属托上,便可把梁挂在BOX 梁上。
有时因跨度大,我们还可以把盒子做成像下图那样的形式,当然,不管是哪种形式,因其跨
度较大,盒子梁两端要用双龙骨作支撑。对于一般性的盒子梁,我们只用一根龙骨作支撑,
一根作辅助即可,如果盒子梁是搭在墙体中部,则其下部的支柱可以用两根C 形龙骨做成背

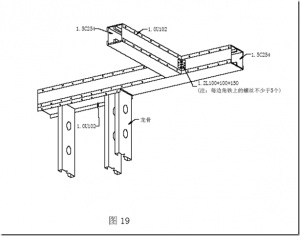

靠背的形式,当然这两根龙骨间要用钉子钉合到一起去,如图19
